Linie do rozkroju wzdłużnego blachy (Slitting Lines)
Precyzyjny rozkrój kręgów blachy na węższe taśmy – szybko, wydajnie i z minimalnymi stratami materiału.
Nasze linie do rozkroju wzdłużnego (slitting lines) to nowoczesne rozwiązania przeznaczone do precyzyjnego cięcia kręgów blach stalowych, aluminiowych i innych metali na węższe taśmy o wymaganej szerokości.
Zapewniają wysoką wydajność, dokładność oraz powtarzalność, minimalizując odpady i koszty obróbki.
Jak działa rozkroju wzdłużnego kręgu - linia slitting?
Proces rozpoczyna się od załadunku kręgu blachy na rozwijarkę, gdzie materiał jest stabilizowany i podawany do sekcji prostowania. Następnie przechodzi przez zestaw precyzyjnych noży tarczowych osadzonych na wałach górnym i dolnym.
Każdy nóż tnący oddzielony jest pierścieniem dystansowym, co pozwala na ustawienie żądanej szerokości taśm. Po cięciu materiał trafia do sekcji rozdzielającej i przewijarki, gdzie powstają nowe kręgi.
Zaawansowane linie wyposażone są w:
- Systemy automatycznego pozycjonowania noży (servo positioning) skracające czas przezbrojenia.
- Kompensatory naciągu taśmy stabilizujące materiał i zapobiegające deformacjom krawędzi.
- Układy monitorowania wibracji i hałasu wpływające na jakość cięcia i bezpieczeństwo pracy.
- Systemy pomiaru szerokości taśm w czasie rzeczywistym (online width measurement).
- Automatyczne odprowadzanie odpadów (scrap choppers) umożliwiające cięcie i zwijanie krawędziowych wiórów na złom.
Powiązanie z liniami profilowania rolkowego
Linia slitting to idealne rozwiązanie dla firm, które produkują profile w technologii roll forming. Dzięki własnej linii rozkroju wzdłużnego można:
- Redukować koszty zakupu surowca kupując kręgi o większej szerokości i samodzielnie przygotowując taśmy o wymaganym wymiarze.
- Zwiększyć elastyczność produkcji – szybka zmiana szerokości taśmy pozwala obsłużyć różne projekty bez czekania na dostawę od zewnętrznych dostawców.
- Poprawić terminowość realizacji zamówień – pełna kontrola nad dostępnością surowca.
- Minimalizować straty materiału – optymalizacja cięcia pod własne wymagania.
- Utrzymać stabilną jakość krawędzi – co ma bezpośredni wpływ na żywotność rolek formujących i jakość gotowych profili.
Rodzaje linii w naszej ofercie:
Linie standardowe
zoptymalizowane pod kątem jednego rodzaju materiału i powtarzalnych wymiarów.
Linie uniwersalne
przystosowane do cięcia różnych materiałów i grubości w szerokim zakresie, z możliwością szybkiej zmiany konfiguracji noży.
Linie wysokiej precyzji
z systemami automatycznej regulacji, przeznaczone do wymagających zastosowań w branży motoryzacyjnej, AGD czy lotniczej.
Dlaczego warto wybrać nasze linie slitting
Precyzja cięcia
tolerancje szerokości rzędu ±0,05 mm.
Wysoka wydajność
prędkość cięcia nawet do 200 m/min.
Elastyczność
możliwość cięcia materiałów od 0,15 mm do 8 mm grubości.
Łatwa obsługa
intuicyjne panele sterowania z wizualizacją procesu.
Bezpieczeństwo
osłony i systemy awaryjnego zatrzymania spełniające normy CE.
Kluczowe parametry techniczne naszych linii w jakich się poruszamy:
- Szerokość wejściowa kręgu: 300 – 2000 mm
- Grubość materiału: 0,15 – 8 mm
- Średnica wejściowego kręgu: do 2100 mm
- Masa kręgu: do 35 ton
- Prędkość cięcia: do 200 m/min
- Dokładność cięcia: ±0,05 mm
- Rodzaje materiałów: stal węglowa, nierdzewna, aluminium, miedź, stopy metali
Dobre praktyki zalecane podczas używania linii rozkroju wzdłużnego – slitting:
- Dobór noży o odpowiedniej twardości (HSS, węglik spiekany) w zależności od rodzaju materiału.
- Optymalne ustawienie naciągu taśmy, aby uniknąć skręcania i fałdowania pasów.
- Stosowanie systemów smarowania przy cięciu blach ocynkowanych, aby zapobiec wykruszaniu powłoki.
- Regularna kalibracja i ostrzenie noży w celu utrzymania jakości krawędzi.
- Utrzymywanie czystości w strefie cięcia, aby uniknąć zarysowań i zanieczyszczeń.
- Optymalizacja szerokości taśm pod kątem minimalizacji odpadu (tzw. scrap optimization).

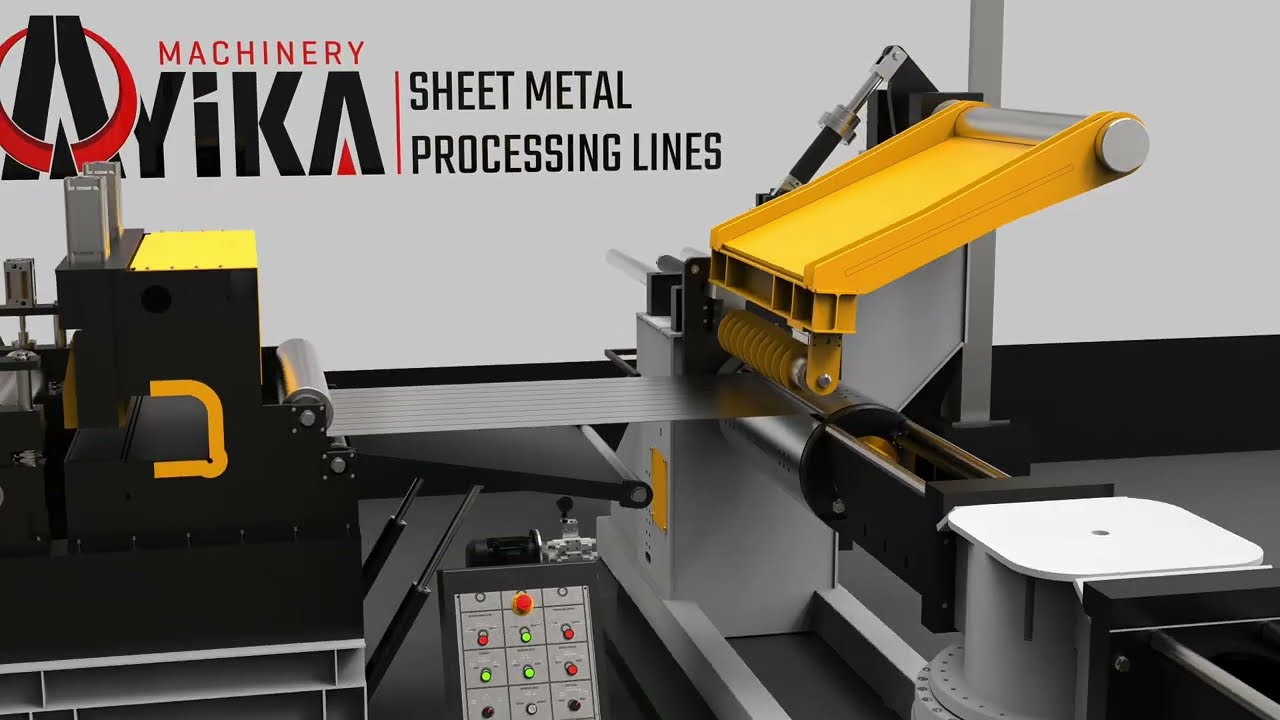

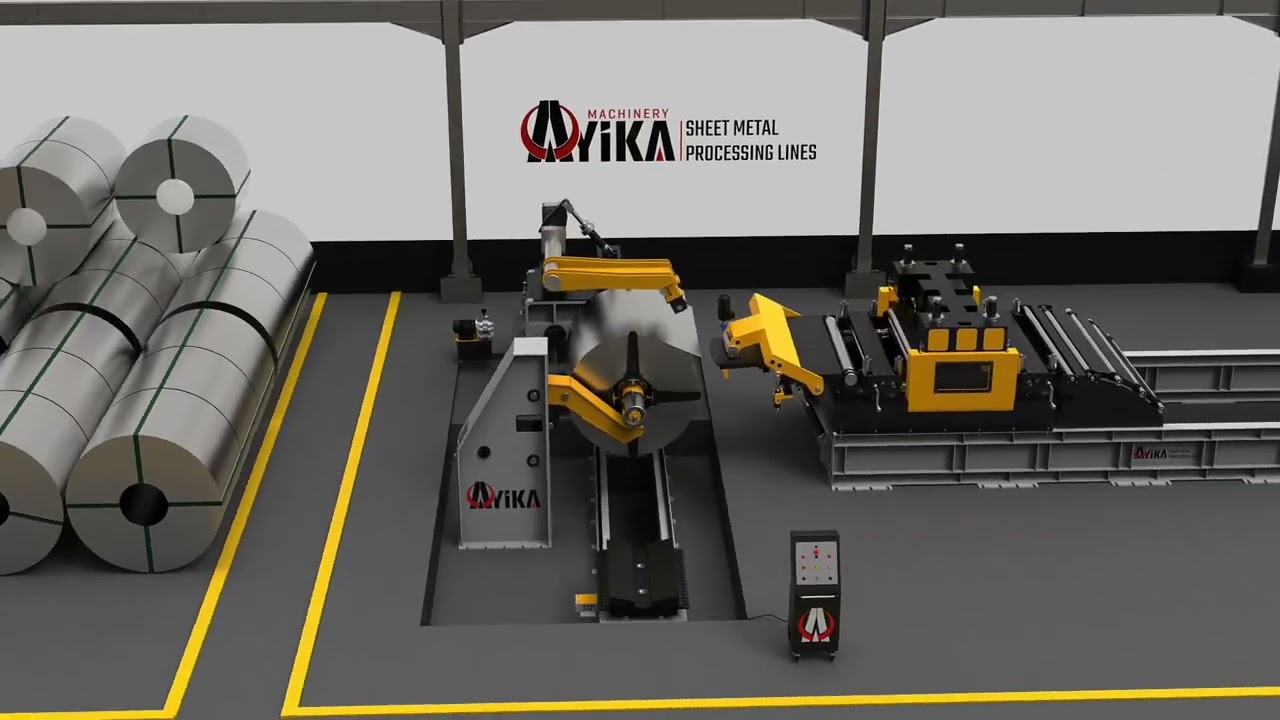

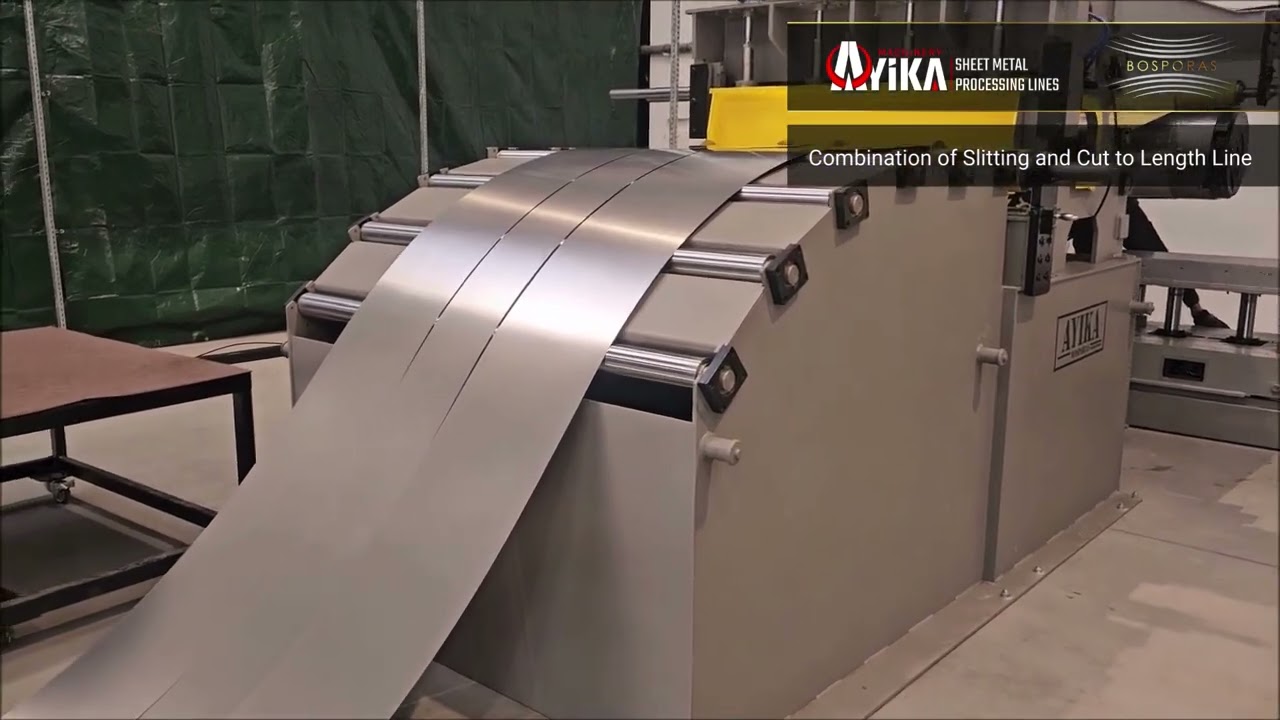

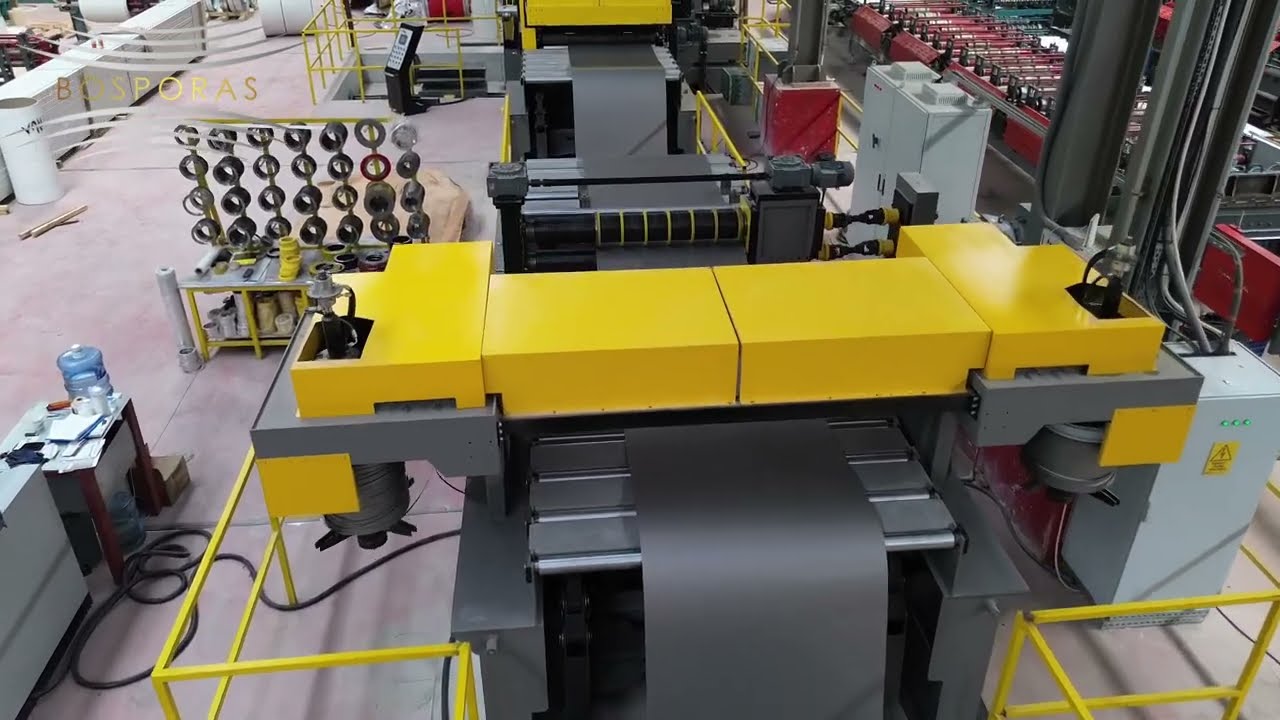

Zobacz technologię w działaniu
13:16
1:39
1:43
0:49
1:31
Kluczowe parametry techniczne naszych linii w jakich się poruszamy:
Szerokość wejściowa kręgu
300 – 2000 mm
Grubość materiału: 0,15
8 mm
Średnica wejściowego kręgu
do 2100 mm
Masa kręgu
do 35 ton
Prędkość cięcia
do 200 m/min
Rodzaje materiałów
stal węglowa, nierdzewna, aluminium, miedź, stopy metali
Dobre praktyki zalecane podczas używania linii rozkroju wzdłużnego – slitting:
- Dobór noży o odpowiedniej twardości (HSS, węglik spiekany) w zależności od rodzaju materiału.
- Optymalne ustawienie naciągu taśmy, aby uniknąć skręcania i fałdowania pasów.
- Stosowanie systemów smarowania przy cięciu blach ocynkowanych, aby zapobiec wykruszaniu powłoki.
- Regularna kalibracja i ostrzenie noży w celu utrzymania jakości krawędzi.
- Utrzymywanie czystości w strefie cięcia, aby uniknąć zarysowań i zanieczyszczeń.
- Optymalizacja szerokości taśm pod kątem minimalizacji odpadu (tzw. scrap optimization).
FAQ – Najczęściej zadawane pytania
Czy linia może ciąć różne materiały?
Tak, przystosowana jest do cięcia stali węglowej, nierdzewnej, aluminium, miedzi i stopów – po dobraniu właściwych noży.
Jak długo trwa przezbrojenie linii?
W zależności od modelu od 10 do 40 minut; z automatycznym pozycjonowaniem noży – poniżej 10 minut.
Czy można zautomatyzować proces pakowania kręgów po cięciu?
Tak, oferujemy moduły automatycznego wiązania, etykietowania i transportu.
Jak dobrać ilość noży do danego projektu?
Zależy to od szerokości wejściowej kręgu i szerokości docelowych taśm – w konfiguracji pomagają nasi technolodzy.
Jakie są tolerancje cięcia?
Standardowo ±0,05 mm dla materiałów cienkich oraz ±0,1 mm dla materiałów grubszych.
Czy linia wymaga fundamentu?
W większości przypadków wystarczy przygotowana posadzka przemysłowa; przy liniach bardzo dużej prędkości rekomendujemy fundamenty pod wybrane moduły.
Czy można rozbudować linię w przyszłości?
Tak, konstrukcja modułowa pozwala na dodanie np. szybszej przewijarki, dodatkowych stacji nożowych czy systemu automatycznego pozycjonowania.
Jak wygląda serwis i dostępność części zamiennych?
Zapewniamy serwis gwarancyjny i pogwarancyjny, a części eksploatacyjne (noże, dystanse, łożyska) są dostępne z magazynu lub w krótkim terminie.
Jakie są korzyści z posiadania własnej linii slitting w firmie profilującej?
Niższe koszty materiału, większa elastyczność produkcji, krótszy czas realizacji zamówień, kontrola jakości krawędzi oraz redukcja ryzyka przestojów.
Czy linia może pracować w trybie „coil to coil” i „coil to blanks”?
Tak, w wersji rozbudowanej możliwe jest zarówno przewijanie taśm na kręgi, jak i cięcie ich na arkusze o określonej długości.
